Mocowanie blokowe w nowoczesnych układach montażowych i konstrukcyjnych
W praktyce inżynierskiej pojęcie „mocowanie” obejmuje nie tylko samo połączenie elementów, ale też kontrolę przenoszenia obciążeń, ograniczanie przemieszczeń oraz zapewnienie powtarzalności montażu. W tym kontekście mocowanie blokowe stanowi rozwiązanie, które łączy wysoką stabilność z możliwością precyzyjnego ustawienia pozycji komponentu w zespole. Stosuje się je wszędzie tam, gdzie punktowe zamocowania śrubowe lub klejone nie dają wystarczającej sztywności, a konstrukcja wymaga rozłożenia sił na większą powierzchnię styku albo zapewnienia „zdefiniowanej bazy” do pozycjonowania.
Mocowania blokowe spotyka się w maszynach, automatyce przemysłowej, aparaturze pomiarowej, konstrukcjach wsporczych oraz w systemach obudów i ram. Ich cechą wspólną jest użycie elementu pośredniego (bloku) pełniącego rolę adaptera nośnego, dystansu, bazy montażowej lub zintegrowanego gniazda dla kolejnych komponentów. Dzięki temu można projektować układy modułowe, łatwiejsze w serwisie i mniej wrażliwe na rozrzuty wymiarowe.
Zasada działania i rola bloku jako elementu pośredniego

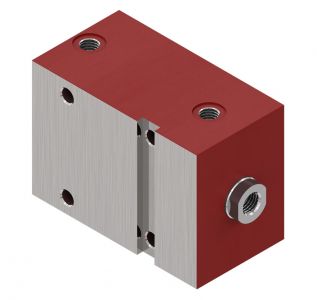

Istotą rozwiązania jest wprowadzenie bloku montażowego, który przyjmuje obciążenia od elementu mocowanego i przekazuje je do podłoża, ramy lub profilu nośnego. Blok może mieć postać masywnego klocka stalowego lub aluminiowego, wkładki z gwintami, kostki pozycjonującej z kołkami ustalającymi albo elementu zintegrowanego z prowadnicą czy szyną. W odróżnieniu od prostego połączenia „element–podłoże”, węzeł z blokiem oferuje dodatkowe funkcje: dystansowanie, kompensację nierówności, możliwość regulacji oraz większą odporność na lokalne naprężenia.
W praktyce mocowanie blokowe bywa stosowane również jako sposób „przekształcenia geometrii” mocowania. Jeżeli element ma nietypowy kształt lub wymaga odsunięcia od podłoża, blok umożliwia uzyskanie właściwej linii działania sił, zapewnienie dostępu narzędziom oraz uniknięcie kolizji z sąsiednimi podzespołami. Dodatkowo blok może pracować jako baza odniesienia w układach, gdzie krytyczne jest zachowanie prostopadłości, równoległości lub stałej wysokości montażu.
Kluczowe kryteria doboru: obciążenia, sztywność i warunki pracy
Dobór rozwiązania powinien wynikać z analizy obciążeń: statycznych, dynamicznych oraz udarowych. Dla układów narażonych na drgania ważna jest sztywność węzła i kontrola luzów, ponieważ mikroruchy w połączeniu mogą prowadzić do frettingu, poluzowania śrub i zmęczeniowego pękania elementów. W takich zastosowaniach korzysta się z połączeń śrubowych o odpowiednim doborze klasy wytrzymałości, momentu dokręcenia, podkładek sprężystych lub klinujących oraz – tam, gdzie to uzasadnione – z klejów anaerobowych do zabezpieczenia gwintu.
Nie mniej istotny jest materiał bloku. Stal zapewnia wysoką wytrzymałość i stabilność wymiarową, ale zwiększa masę i wymaga ochrony antykorozyjnej. Aluminium ułatwia obróbkę i redukuje masę, jednak przy dużych naciskach kontaktowych może wymagać powłok twardych lub wkładek stalowych w miejscach gwintów. W środowiskach agresywnych, wilgotnych lub o podwyższonej temperaturze dobiera się materiały i powłoki zgodnie z kompatybilnością korozyjną całego węzła, unikając niekorzystnych par galwanicznych.
Geometria, tolerancje i kontrola osiowości
O jakości mocowania często decydują detale geometryczne: płaskość powierzchni styku, prostopadłość do bazy, pasowanie kołków ustalających czy jakość wykonania gniazd pod łby śrub. Jeśli blok ma pełnić funkcję pozycjonującą, zaleca się rozdzielenie funkcji „ustalania” i „docisku”: kołki lub wpusty odpowiadają za powtarzalność położenia, a śruby – za przeniesienie sił tarcia i stabilizację. Taki podział zwiększa powtarzalność montażu i ogranicza ryzyko, że pozycję elementu „ustali przypadkiem” naprężenie śrub.
W układach precyzyjnych stosuje się powierzchnie bazowe obrabiane na gotowo (frezowanie dokładne, szlifowanie), a także podkładki regulacyjne i przekładki dystansowe. Częstą praktyką jest wykonywanie bloku z naddatkiem i końcowe dopasowanie w montażu, aby uzyskać wymagane parametry osiowości. Przy projektowaniu należy też uwzględnić drogę montażu: dostęp do śrub, miejsce na klucz dynamometryczny oraz możliwość demontażu bez rozbierania całego zespołu.
Aspekty montażowe i serwisowe w aplikacjach przemysłowych
Zaletą, jaką daje mocowanie blokowe, jest wysoka serwisowalność. Blok może pozostać na konstrukcji nośnej, a demontaż obejmuje jedynie element funkcjonalny (np. czujnik, siłownik, osłonę, prowadnicę kablową). Ułatwia to utrzymanie ruchu i skraca przestoje. Dodatkowo, jeśli blok jest elementem standaryzowanym (np. w systemach profili aluminiowych), możliwe jest szybkie rekonfigurowanie stanowisk produkcyjnych bez ingerencji w konstrukcję bazową.
W aplikacjach o podwyższonych wymaganiach bezpieczeństwa ważne jest przewidywanie scenariuszy awarii: odkręcenie połączenia, zerwanie śruby, uplastycznienie bloku, utrata tarcia na styku. Stosuje się wtedy rozwiązania redundancji (dodatkowe punkty mocowania), ograniczniki przemieszczeń oraz kontrolę dokręcenia (oznaczenia, lakier kontrolny, procedury moment–kąt). W przypadku obciążeń cyklicznych warto przeanalizować zmęczenie połączenia, zwłaszcza jeśli blok wprowadza karby geometryczne lub lokalne koncentracje naprężeń.
Najczęstsze błędy projektowe i jak ich unikać
Do typowych problemów należą: zbyt mała powierzchnia styku, za cienka ścianka bloku w okolicy gwintu, niewłaściwy dobór długości wkręcenia śruby oraz brak zabezpieczenia przed obrotem lub przesunięciem w płaszczyźnie. Błędem jest także traktowanie bloku jako „neutralnego dystansu” bez sprawdzenia sztywności – długi, smukły blok może działać jak dźwignia zwiększająca momenty zginające w połączeniu. Warto również unikać sytuacji, w której tolerancje wymuszają „dociąganie do pozycji” samymi śrubami, ponieważ prowadzi to do naprężeń montażowych i spadku powtarzalności.
Dobrą praktyką jest wykonywanie prostych obliczeń: nacisków kontaktowych, nośności gwintów, rezerwy na ścinanie śrub oraz oceny ugięcia bloku. W przypadku wątpliwości pomocne są symulacje MES, zwłaszcza gdy element przenosi obciążenia dynamiczne lub pracuje w podwyższonej temperaturze. Niezależnie od metody, celem jest przewidywalny węzeł o kontrolowanych przemieszczeniach i stabilnych parametrach w czasie.
W wielu systemach montażowych mocowanie blokowe staje się standardem, ponieważ umożliwia budowę konstrukcji modułowych, poprawia sztywność i ułatwia utrzymanie ruchu. Zapewnia też większą elastyczność projektową: można zmieniać położenie elementów, dopasowywać dystanse, integrować prowadzenie kabli czy osłony, a przy tym utrzymać wysoką powtarzalność montażu. Kluczem do sukcesu pozostaje właściwy dobór materiału, geometrii oraz technologii montażu, a także rozdzielenie funkcji pozycjonowania i docisku. Dzięki temu rozwiązanie zachowuje stabilność zarówno w prostych konstrukcjach wsporczych, jak i w wymagających aplikacjach przemysłowych, gdzie liczą się drgania, cykle pracy i długotrwała niezawodność.
